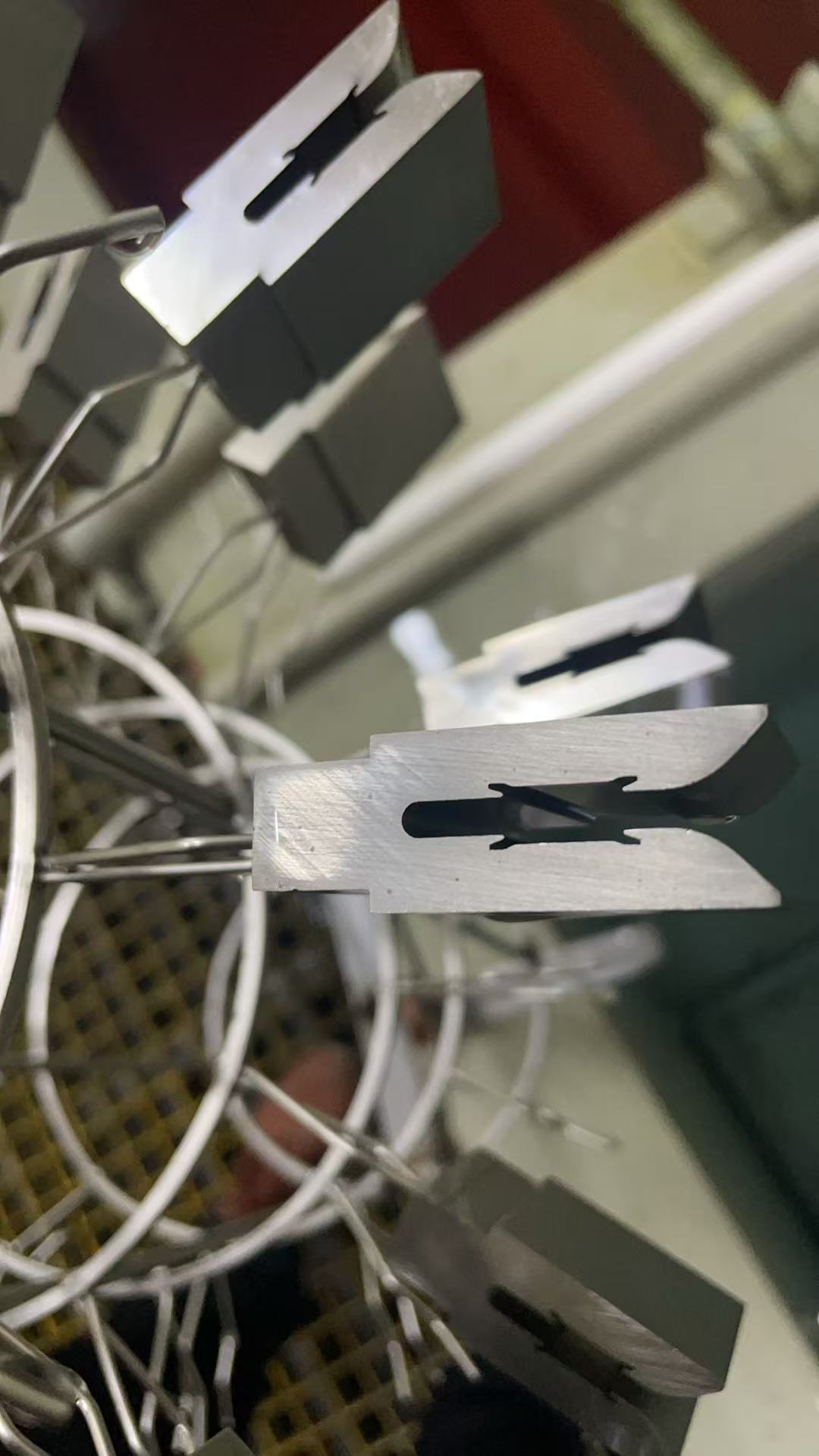

近日，有客戶向我們咨詢了一個問題：鋁合金鍍堿鎳鍍中磷化學(xué)鎳出現(xiàn)黑點是什么原因造成的，怎么解決？此現(xiàn)象，可能由多種因素導(dǎo)致，下面我們從打氣、槽體、掛具以及溫度等方面詳細(xì)分析原因及逐個排查。

一、打氣

打氣在化學(xué)鎳鍍液中起到攪拌作用，但如果打氣不均勻或氣流過大、過小，都可能影響鍍液的流動狀態(tài)，導(dǎo)致鍍層沉積不均勻，從而出現(xiàn)黑點狀。

排查方法：

將化學(xué)鎳的打氣關(guān)掉。如果關(guān)掉打氣后黑點狀現(xiàn)象消失或明顯改善，則說明打氣是導(dǎo)致問題的原因之一。我們可以調(diào)整打氣的強度，觀察鍍層質(zhì)量的變化，找到最佳的打氣參數(shù)。

二、槽體

槽體內(nèi)部不干凈，有殘留的污垢或前次工藝的鍍液的殘留，對此次鋁合金鍍鎳會造成污染，導(dǎo)致鍍層出現(xiàn)黑點的現(xiàn)象。

排查方法：

用燒杯進行對化學(xué)鎳鍍液進行試驗。通過同樣的工藝參數(shù)，我們觀察燒杯中鍍出的樣品是否出現(xiàn)黑點狀現(xiàn)象。如果在燒杯中鍍出的樣品質(zhì)量良好，沒有黑點，而槽體中鍍出的樣品有黑點，則說明槽體清潔不干凈。

三、掛具

一些舊的掛具，包膠會老化開裂，里面容易夾雜污染物，在進行化學(xué)鍍時，掛具的雜質(zhì)會粘附到工件與鍍液發(fā)生反應(yīng)，從而引起黑點現(xiàn)象的產(chǎn)生。

排查方法：

如果有舊掛具參與該工藝，可以考慮是舊掛具引起的黑點。我們可以將新掛具與舊掛具要分開工作，分別單獨使用新、老掛具進行試驗，觀察鍍層質(zhì)量的變化。如果新掛具鍍出來的鍍層沒有問題，那么，可以確定是老掛具引起的黑點。

四、高溫

化學(xué)鎳的操作溫度很高，生產(chǎn)時，工件上如果有沒有去除的油污等，掛具上有粘性強的膠類物質(zhì)等，都會在高溫時候釋放出來，其雜質(zhì)與鍍液發(fā)生反應(yīng)，從而引起黑點沉積。

排查方法：

使用低溫的堿性化學(xué)鎳或者中溫的化學(xué)鎳測試，是否有黑點。

      本文為易鍍網(wǎng)原創(chuàng)，轉(zhuǎn)載需標(biāo)明出處，否追究法律責(zé)任
