上期我們了解了鋁合金鍍堿鎳鍍中磷化學(xué)鎳出現(xiàn)黑點(diǎn)，通過(guò)從打氣、槽體、掛具以及溫度等方面進(jìn)行排查，并通過(guò)與客戶(hù)進(jìn)行了詳細(xì)的溝通，我們可以得出造成鋁合金鍍堿鎳鍍中磷化學(xué)鎳出現(xiàn)黑點(diǎn)的原因：?jiǎn)栴}可能出現(xiàn)在掛具方面。

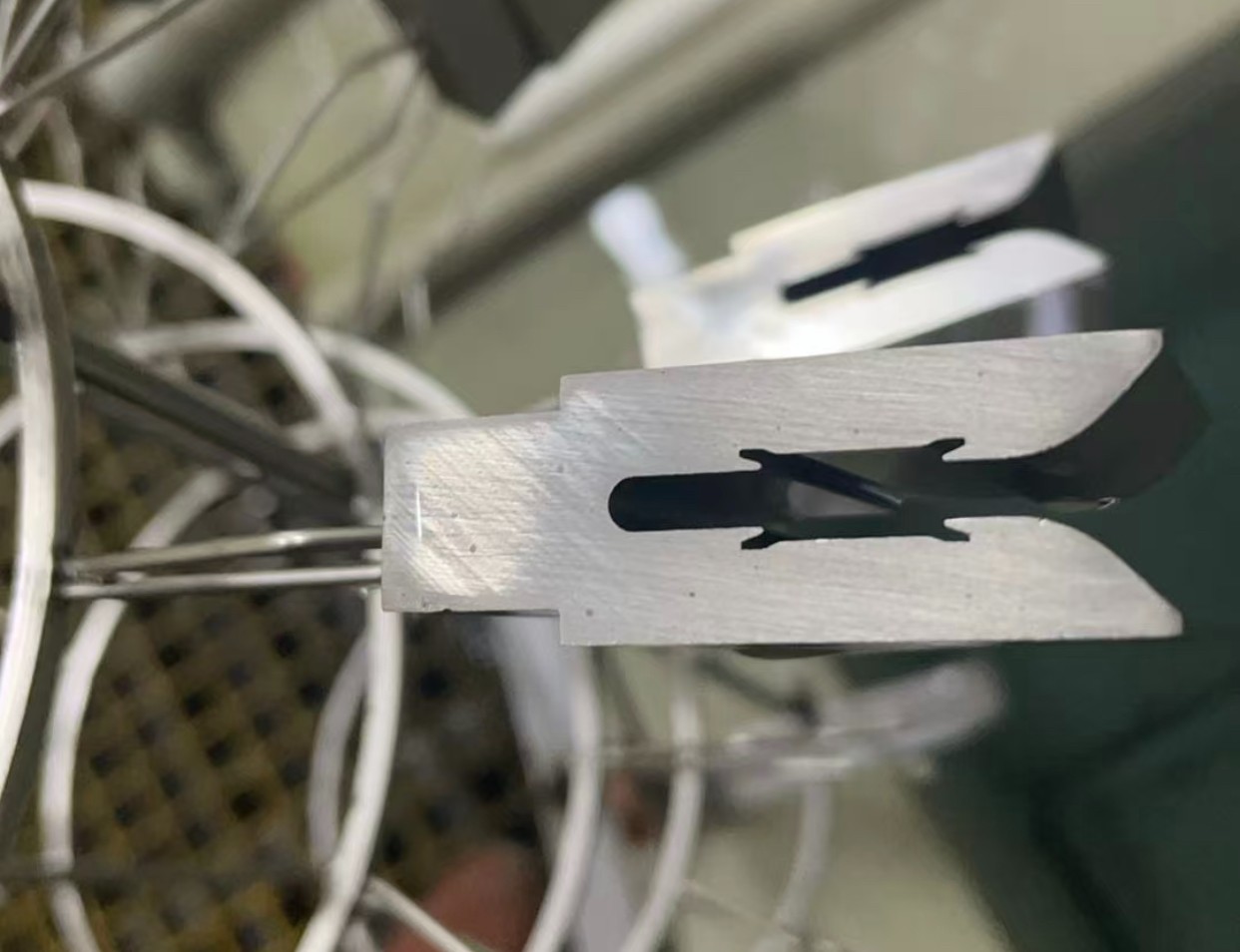

現(xiàn)象描述：

1、第一掛至第四掛（半掛），鍍層沒(méi)有黑點(diǎn)；第五掛—第六掛（半掛），黑點(diǎn)嚴(yán)重；第七掛—第八掛（整掛），鍍層黑點(diǎn)不多。（操作工藝參數(shù)的溫度88，PH 為4.8-5.0）。

2、除油槽里的新掛具和老掛具，一起掛。

3、做幾掛之后，化學(xué)鎳槽飄著油。

通過(guò)上述現(xiàn)象，我們根據(jù)經(jīng)驗(yàn)分析并得出結(jié)論：

掛具里藏了銀保護(hù)（此產(chǎn)品后續(xù)是鍍銀的），當(dāng)然不是所有的掛具都含有銀保護(hù)，而是某些掛具用久了，就會(huì)出現(xiàn)開(kāi)裂的情況。

銀保護(hù)里面含有的硫醇，常溫的時(shí)候是呈豬油狀態(tài)的，無(wú)法溶解到水里，超過(guò)50度就會(huì)開(kāi)始溶解到水里去，但是由于它的比重比較輕，它會(huì)往溶液上邊走，所以溫度高，時(shí)間久都會(huì)讓它變得更嚴(yán)重。

硫醇遇到冷水會(huì)凝結(jié)，除油之后又會(huì)粘附到掛具和工件上。粘附硫醇的掛具和工件到化學(xué)鎳鍍液，當(dāng)溫度高，它又會(huì)再次形成油狀物跑出來(lái)，這就是為什么做久了，黑點(diǎn)會(huì)越來(lái)越明顯。

硫醇形成的油狀物，附著在工件表面，阻礙化學(xué)鎳的沉積，導(dǎo)致局部鍍層厚度不均，從而形成黑點(diǎn)。

即定期檢查掛具是否有開(kāi)裂、損壞等情況，特別是含有銀保護(hù)的掛具?？梢允褂梅糯箸R等工具仔細(xì)檢查掛具表面，及時(shí)發(fā)現(xiàn)潛在問(wèn)題。并及時(shí)更換掛具避免硫醇繼續(xù)釋放到鍍液中。

    本文為易鍍網(wǎng)原創(chuàng)，轉(zhuǎn)載需標(biāo)明出處，否追究法律責(zé)任
