故障現(xiàn)象：

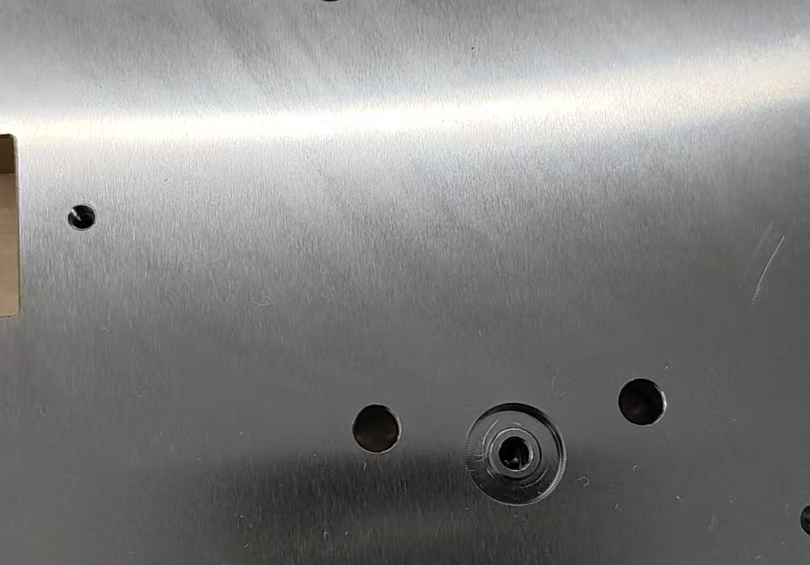

鋁合金鍍中磷化學(xué)鎳后，鍍層表面有明顯斜紋、視覺上紋理感強，無法達(dá)到均勻光亮的外觀標(biāo)準(zhǔn)。

故障原因分析

第一、工件前處理清潔不徹底

在前處理時，鋁材表面因除油或酸洗，清洗工序不到位，導(dǎo)致鋁件油脂殘留、酸洗后腐蝕不均，最終導(dǎo)致成品表面清晰顯現(xiàn)斜紋不良。即優(yōu)化前處理工序，保障前處理每個步驟到位。

第二、產(chǎn)品光澤沒有完全出光

產(chǎn)品在未完全出光，處于出光臨界狀態(tài)時，容易產(chǎn)生的豎條紋。這是因為鍍液中光亮劑未能充分發(fā)揮作用，要出光又沒有完全出光的臨界狀態(tài)，使得金屬離子沉積過程中晶體生長方向失控，而形成豎向條紋，（此條紋偏亮）。按需補加光亮劑，穩(wěn)定鍍液參數(shù)，循環(huán)過濾去除雜質(zhì)，改善鍍層出光與晶粒沉積狀態(tài)。

第三、鍍液的穩(wěn)定劑偏高

鍍液都穩(wěn)定性偏高，會導(dǎo)致化學(xué)沉積反應(yīng)速率降低，金屬鎳沉積過程出現(xiàn)異常。穩(wěn)定劑過量可能抑制金屬離子的正常還原，使工件的某些地方沉積緩慢，從而出現(xiàn)條紋的現(xiàn)象?？梢酝ㄟ^用拖缸來消耗穩(wěn)定劑，降低穩(wěn)定劑濃度，從而改善條紋現(xiàn)象。
