化學(xué)鎳內(nèi)應(yīng)力的大小會(huì)引起鍍層質(zhì)量的好與壞，那么，它是怎么產(chǎn)生的呢？影響內(nèi)應(yīng)力的因素有哪些？今天我們就著這個(gè)些問題來討論，一起進(jìn)來詳細(xì)的了解一下吧！

內(nèi)應(yīng)力 ：
分為拉應(yīng)力和壓應(yīng)力

應(yīng)力產(chǎn)生的原因

應(yīng)力分為外因應(yīng)力和內(nèi)因應(yīng)力

外因應(yīng)力：基體材料與化學(xué)鎳層熱膨脹系數(shù)不同，當(dāng)溫度從90降到室溫，會(huì)產(chǎn)生應(yīng)力。例如黃銅或鋁合金，熱膨脹小于化學(xué)鎳，冷卻后則產(chǎn)生拉應(yīng)力。內(nèi)因應(yīng)力：最開始沉積的化學(xué)鎳層為島狀不連續(xù)結(jié)構(gòu)，后續(xù)的粒子填充在中間拉扯連接，形成連續(xù)鍍層，產(chǎn)生拉應(yīng)力（高磷為非晶態(tài)結(jié)構(gòu)，生長方式不同，產(chǎn)生壓應(yīng)力）

內(nèi)應(yīng)力的影響因素

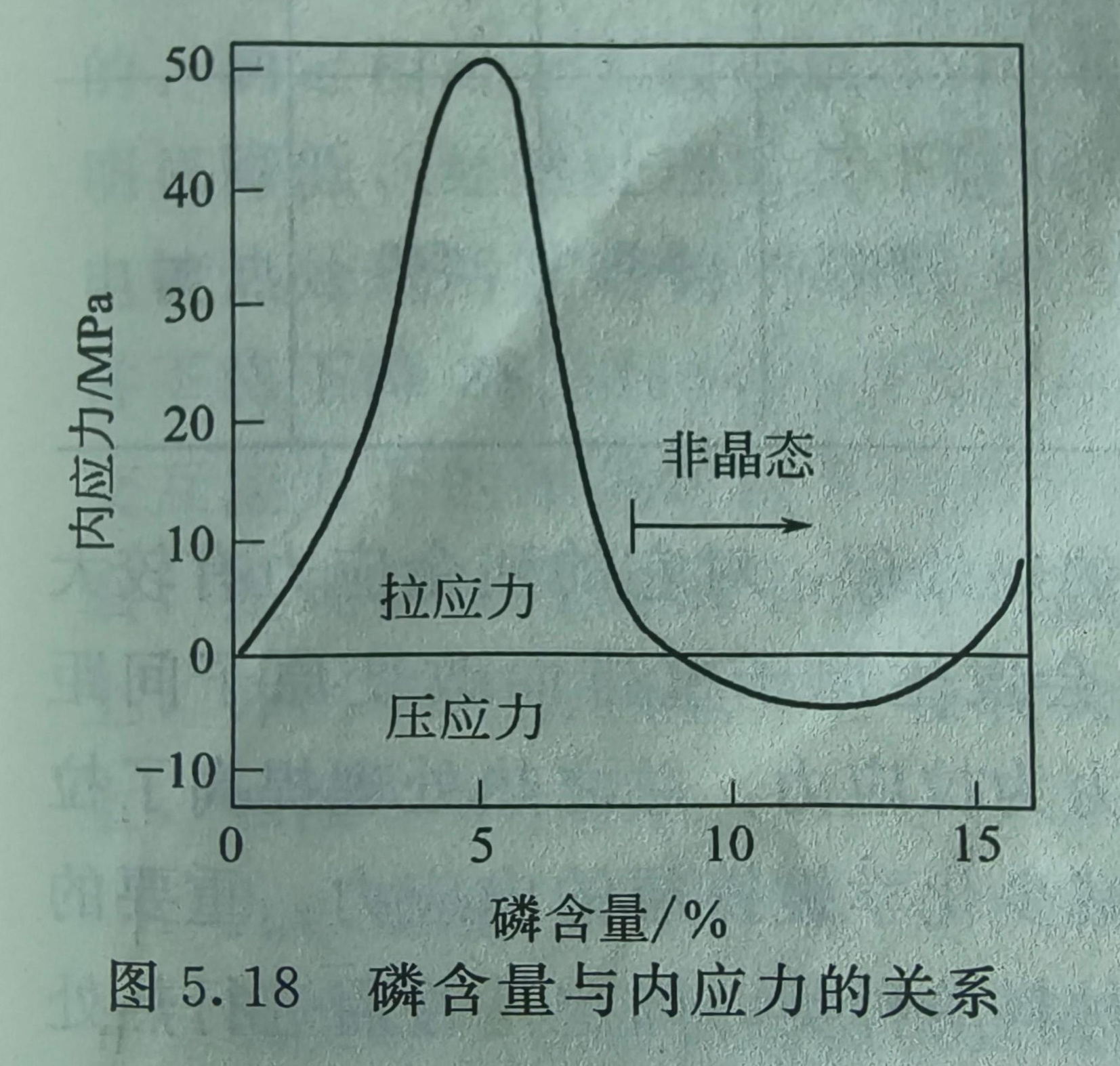

01、磷含量

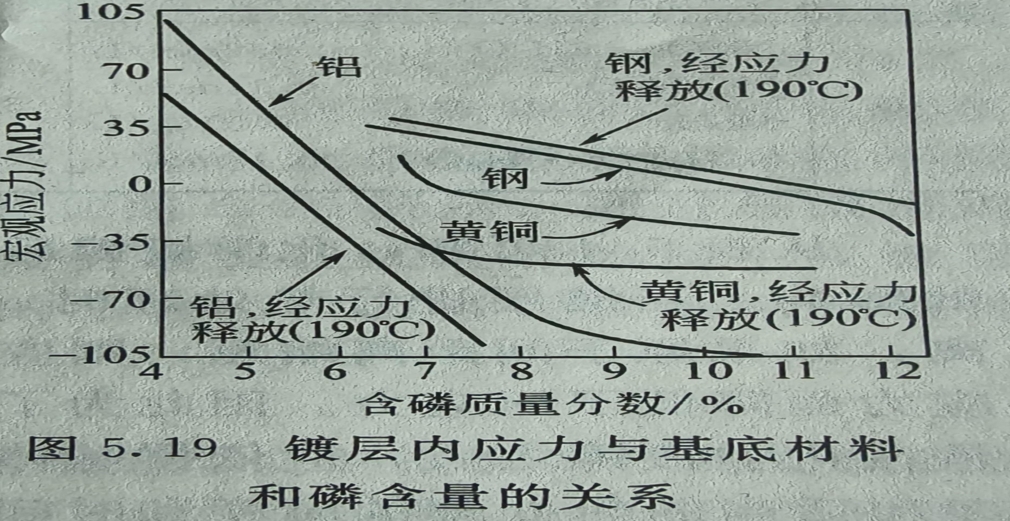

02、基體材料和熱處理

熱處理的影響
       熱處理使原子重新排列,原子間距改變,從而改變應(yīng)力。

       一般熱處理會(huì)提高拉應(yīng)力,降低壓應(yīng)力。
       同時(shí),熱處理會(huì)使基體材料發(fā)生脹縮的過程,熱膨脹系數(shù)的不同,也會(huì)改變鍍層的應(yīng)力-視具體情況而定。

 03、鍍液組成及工藝參數(shù)

 （1）不同配方,不同的絡(luò)合劑組合產(chǎn)生的應(yīng)力不同。

（2）糖精等添加劑會(huì)降低鍍層應(yīng)力

（3）pH對應(yīng)力影響最大。隨著pH升高,應(yīng)力由壓應(yīng)力向拉應(yīng)力轉(zhuǎn)化。

04、鍍液使用周期的影響

（1）酸性鍍液的拉應(yīng)力隨周期增加而上升,所以質(zhì)量要求高的鍍層盡量不要超過3周期

（2）低磷則相反,壓應(yīng)力隨周期增加而上升
（3）周期上升,亞磷酸根積累,會(huì)導(dǎo)致應(yīng)力顯著增加

化學(xué)鎳內(nèi)應(yīng)力的大小會(huì)產(chǎn)生不同的鍍層質(zhì)量，通過上文，我們可以詳細(xì)的了解到磷含量、鍍液組成及工藝參數(shù)、基體材料和熱處理、鍍液使用周期的影響都會(huì)對化學(xué)鎳應(yīng)力產(chǎn)生影響。
