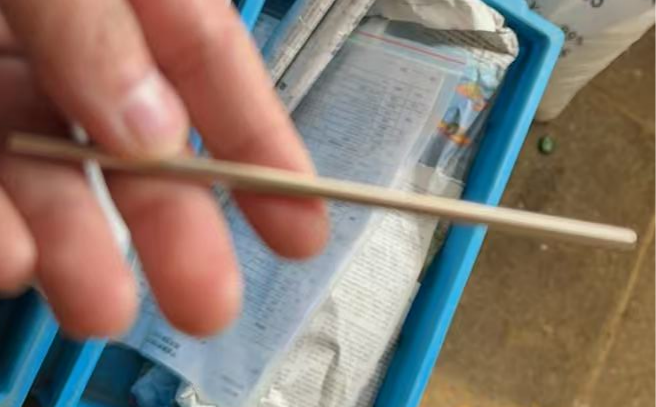

最近有客戶找到我們并咨詢碳鋼軸件鍍化學(xué)鎳的一些問題：兩款碳鋼軸件鍍1.5-3μ 化學(xué)鎳鍍層，一款達(dá)到硬度要求HVB（580-680），另一款中碳鋼軸件卻未硬度要求，此差別，讓客戶感到十分困惑。

該批碳鋼軸件的完整工藝為：化泡除油——超聲波除油——稀鹽酸活化——化學(xué)鎳——重硌酸鉀鈍化，沒有進(jìn)行電解除油、沖擊鎳打底及烘烤處理，也未實(shí)施熱處理工序。

經(jīng)過深入溝通排查，我們了解到達(dá)到硬度要求的碳鋼軸件提前做了熱處理，而未達(dá)到要求的軸件沒有經(jīng)過熱處理。產(chǎn)生硬度差異的本質(zhì)，我們需要先了解鍍層硬度測(cè)試的原理。1.5-3μ 的化學(xué)鎳屬于很薄的鍍層，一些比較常規(guī)硬度測(cè)試（如維氏、洛氏）的壓力會(huì)直接穿透鍍層，測(cè)出來并不是鍍層的硬度，而是基材本身的硬度。

具體分析：

做過熱處理的軸件，基材的結(jié)晶結(jié)構(gòu)重構(gòu)后變得堅(jiān)硬致密，硬度顯著提升。當(dāng)測(cè)試壓力時(shí)，由于鍍層太薄，壓力一定會(huì)穿透 1.5-3μ 鎳層，測(cè)出來的是基材的硬度，如果基材硬度與達(dá)標(biāo)硬度相近，那么客戶將其判定為達(dá)標(biāo)；

而未做熱處理的中碳鋼軸件，基材本身硬度偏低，即便使用硬度最高的低磷化學(xué)鎳鍍層，薄鍍層也會(huì)被測(cè)試工具的壓力打破，測(cè)得的基材硬度與達(dá)標(biāo)硬度差距較大，因此，客戶判定為不達(dá)標(biāo)。

當(dāng)基材本身硬度接近目標(biāo)值，且搭配低磷鍍層的高硬度時(shí)，終端廠商常誤以為測(cè)試結(jié)果是純鍍層的硬度，卻忽略了薄鍍層下基材的決定性。

即碳鋼軸件鍍 1.5-3μ化學(xué)鎳，前提無論做不做滲碳處理，它們測(cè)出來的硬度值，都不是鍍層的硬度，而是基材本身的硬度。
