“鋁件鍍高磷化學鎳，藥水剛用了一個周期，昨天還正常生產(chǎn)，今天工件卻出現(xiàn)疑似漏鍍的現(xiàn)象，大概是什么原因？”某電鍍廠在進行化學鍍鎳生產(chǎn)過程中表示疑惑。

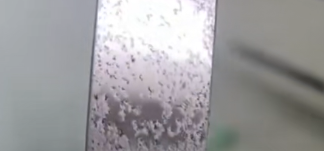

對于此現(xiàn)象，我們對其進行了分析，初步判斷為漏鍍或針孔，然后結合的工件呈現(xiàn)的整個面都有此現(xiàn)象的細節(jié)，最終確定該工件是大面積的漏鍍。

我們已排查，排除藥水本身問題及槽液污染的因素，可以通過3點解決：

1、倒槽時看看槽壁是否上鎳，如果上鎳，那就使0.5-1um的棉芯過濾鍍液，調(diào)整偏高的PH、溫度并補足鎳濃度。

2、檢查前處理沉鋅工序，如果沉鋅處理時間過短，或沉鋅后工件清洗不干凈，會導致工件表面鋅層不均勻、不完整、過薄，甚至沒有鋅層，后續(xù)鍍鎳時，化學反應無法快速在工件表面啟動，就會出現(xiàn)“起鍍慢”的情況，從而引發(fā)漏鍍問題。

3、如果是鍍液穩(wěn)定性過高，鋁件的某些地方鍍層沉積會出現(xiàn)緩慢的現(xiàn)象，也會引發(fā)漏鍍的現(xiàn)象。建議通過拖缸處理，對鍍液中的穩(wěn)定劑進行消耗，可以解決漏鍍的問題。

以上鋁件鍍鎳的漏鍍現(xiàn)象僅為部分誘因，在實際生產(chǎn)中仍存在其他可能的原因。歡迎大家補充更多影響因素及對應解決措施。
