近日，有粉絲向我們咨詢(xún)了一個(gè)問(wèn)題：“他在用黃銅件進(jìn)行化學(xué)鍍鎳的過(guò)程中，發(fā)現(xiàn)鎳層有凹坑現(xiàn)象（大部分是朝下的壓水面），此現(xiàn)象是什么原因造成的呢？針對(duì)這個(gè)問(wèn)題，我們與他進(jìn)行了溝通，并詳細(xì)的分析。

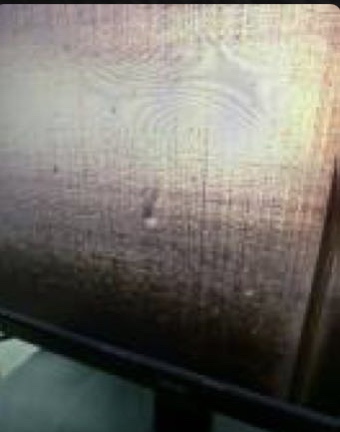

顯微鏡顯示圖

粉絲表示考慮到工件的特殊性，需要將前處理（除油、電解、活化）做久一點(diǎn)，才能避免工件的牙口和孔邊上方的一個(gè)角出現(xiàn)小白斑的問(wèn)題，

通過(guò)與其進(jìn)行詳細(xì)的溝通，我們可以判斷，他的黃銅件含鉛的成分很高，與之前用的原材料不一樣（很可能換了原料的供應(yīng)商）。當(dāng)鉛很高的時(shí)候，除油工藝時(shí)間長(zhǎng)，或者酸濃度比較高，都會(huì)導(dǎo)致金屬表面鉛的析出。

當(dāng)鉛進(jìn)入到化學(xué)鎳槽子時(shí)，會(huì)造成槽液被污染，從而影響黃銅件鍍化學(xué)鎳的工件質(zhì)量。另外，鉛也被吸附在金屬表面，造成很多地方出現(xiàn)凹坑，除油的時(shí)間越久，這個(gè)凹坑就會(huì)越明顯。

目前，大部分純銅件是不含鉛的，一般黃銅件會(huì)含少量的鉛，有些部分黃銅含鉛量較高，粉絲用的黃銅（含鉛量高）在目前市場(chǎng)比較少，出現(xiàn)凹坑現(xiàn)象歸根在于原材料的特殊性。

我們可以嘗試了在酸里邊加入緩蝕劑、硫脲，或者用一些覆蓋能力強(qiáng)的藥水，或優(yōu)化前處理、縮短時(shí)間，看看是否能淡化凹坑的現(xiàn)象。（關(guān)于淡化凹坑的現(xiàn)象，歡迎行業(yè)專(zhuān)業(yè)人員分享行業(yè)經(jīng)驗(yàn)及解決措施）

      本文為易鍍網(wǎng)原創(chuàng)，轉(zhuǎn)載需標(biāo)明來(lái)處，否追究法律責(zé)任
